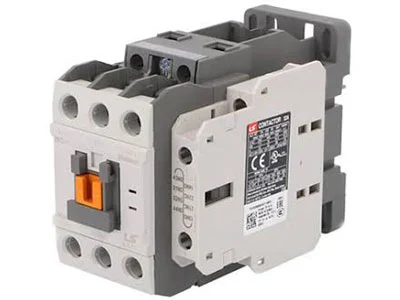

کنتاکتور مغناطیسی چیست؟ بررسی عملکرد و کاربرد Magnetic Contactor

کنتاکتور مغناطیسی، کلیدی الکترومکانیکی است که برای کنترل مدارهای قدرت در سیستم های صنعتی به کار می رود. این مقاله به بررسی دقیق ساختار، اصول کارکرد، انواع و کاربردهای گسترده این قطعه حیاتی می پردازد.

• کنتاکتور کلید مغناطیسی برای کنترل مدارهای قدرت   • اجزای اصلی شامل هسته، بوبین، کنتاکت ها و فنر   • قابلیت کنترل از راه دور و تحمل جریان بالا   • تفاوت عمده با رله در ظرفیت جریانی و کاربرد   • نقش حیاتی در اتوماسیون صنعتی و حفاظت موتورها

📘 کنتاکتور مغناطیسی چیست؟ تعریف و جایگاه در صنعت

در دنیای پیچیده و پویای صنعت برق، کنترل دقیق و ایمن جریان های الکتریکی از اهمیت بالایی برخوردار است. در این میان، کنتاکتور مغناطیسی به عنوان یک کلید الکترومکانیکی هوشمند، نقش محوری در راه اندازی، توقف و کنترل بارهای پرقدرت ایفا می کند. این قطعه، اساساً یک سوئیچ قابل کنترل از راه دور است که با استفاده از نیروی الکترومغناطیس، امکان قطع و وصل مکرر مدارات الکتریکی را فراهم می آورد. برخلاف کلیدهای دستی که نیاز به دخالت فیزیکی دارند، کنتاکتورها با دریافت سیگنال های کنترلی، به سرعت و با اطمینان بالا عمل می کنند و به این ترتیب، زمینه را برای اتوماسیون فرآیندهای صنعتی فراهم می آورند. کاربرد گسترده کنتاکتورها از موتورهای الکتریکی بزرگ گرفته تا سیستم های روشنایی صنعتی و هیترهای برقی، نشان دهنده اهمیت و جایگاه بی بدیل آن ها در زیرساخت های برقی مدرن است. این ابزار نه تنها ایمنی عملیاتی را افزایش می دهد، بلکه با قابلیت های کنترلی پیشرفته، بهینه سازی مصرف انرژی و افزایش طول عمر تجهیزات را نیز به دنبال دارد. درک عمیق از عملکرد و ساختار کنتاکتور مغناطیسی برای هر متخصص برق و اتوماسیون صنعتی ضروری است، چرا که این قطعه قلب تپنده بسیاری از سیستم های کنترل صنعتی محسوب می شود.

📘 اصل کارکرد کنتاکتور مغناطیسی: میدان الکترومغناطیسی

قلب تپنده هر کنتاکتور مغناطیسی، اصل الکترومغناطیس است. این اصل به این صورت عمل می کند که با عبور جریان الکتریکی از یک سیم پیچ (بوبین)، یک میدان مغناطیسی ایجاد می شود. این میدان مغناطیسی، نیرویی جاذبه ای تولید می کند که می تواند یک قطعه فلزی متحرک به نام آرماتور را به سمت خود جذب کند. در کنتاکتور، آرماتور به یک مجموعه از کنتاکت های الکتریکی متصل است. هنگامی که بوبین کنتاکتور برق دار می شود، میدان مغناطیسی ایجاد شده، آرماتور را به سمت هسته ثابت کنتاکتور می کشد. این حرکت باعث می شود که کنتاکت های متحرک (که به آرماتور متصل هستند) با کنتاکت های ثابت تماس پیدا کرده و مدار قدرت را وصل کنند. با قطع شدن جریان از بوبین، میدان مغناطیسی از بین رفته و یک فنر تعبیه شده، آرماتور را به حالت اولیه خود باز می گرداند و کنتاکت ها از هم جدا شده و مدار قطع می شود. این فرآیند مکانیکی-الکتریکی، امکان قطع و وصل سریع و مکرر جریان های بالا را بدون نیاز به دخالت فیزیکی فراهم می کند. سرعت عمل بالا، قابلیت کنترل از راه دور و توانایی مدیریت جریان های بسیار زیاد، از مزایای اصلی این مکانیزم است که کنتاکتور را به ابزاری بی بدیل در اتوماسیون صنعتی تبدیل کرده است. درک این اصل، پایه و اساس شناخت عمیق تر از تمامی جنبه های کنتاکتور مغناطیسی است.

📘 اجزای اصلی تشکیل دهنده کنتاکتور (هسته، آرماتور، بوبین، کنتاکت ها)

یک کنتاکتور مغناطیسی، با وجود پیچیدگی ظاهری، از چند جزء اصلی و کلیدی تشکیل شده است که هر کدام وظیفه مشخصی را بر عهده دارند. شناخت این اجزا برای درک کامل عملکرد کنتاکتور ضروری است:

1. هسته (Core):این بخش از ورقه های فولادی سیلیسیم دار ساخته شده و به دو قسمت ثابت و متحرک (آرماتور) تقسیم می شود. وظیفه هسته، هدایت شار مغناطیسی تولید شده توسط بوبین است.
2. آرماتور (Armature):بخش متحرک هسته است که با تحریک میدان مغناطیسی به سمت هسته ثابت جذب می شود. کنتاکت های متحرک به آرماتور متصل هستند.
3. بوبین (Coil):سیم پیچی است که با عبور جریان از آن، میدان مغناطیسی لازم برای جذب آرماتور را تولید می کند. ولتاژ کاری بوبین (AC یا DC) یکی از مشخصات مهم کنتاکتور است.
4. کنتاکت ها (Contacts):مهم ترین بخش کنتاکتور هستند که وظیفه قطع و وصل جریان در مدار قدرت را بر عهده دارند. کنتاکت ها به دو دسته اصلی و کمکی تقسیم می شوند:
کنتاکت های اصلی (Main Contacts):این کنتاکت ها جریان های بالا را در مدار قدرت کنترل می کنند و معمولاً به صورت سه فاز برای موتورها استفاده می شوند.
کنتاکت های کمکی (Auxiliary Contacts):این کنتاکت ها در مدار فرمان به کار رفته و برای سیگنال دهی، اینترلاک ها و مدارهای کنترلی استفاده می شوند. آن ها معمولاً به صورت نرمالی باز (NO) یا نرمالی بسته (NC) هستند.
5. فنر (Spring):پس از قطع جریان بوبین، فنر آرماتور را به موقعیت اولیه خود بازگردانده و کنتاکت ها را از هم جدا می کند.
6. محفظه (Enclosure):عایق بندی الکتریکی اجزا را تضمین کرده و از آن ها در برابر عوامل محیطی و کاربران در برابر تماس مستقیم با قطعات برق دار محافظت می کند.

📘 انواع کنتاکتورهای مغناطیسی (AC و DC، کنتاکتورهای خلاء و چفت شونده)

کنتاکتورهای مغناطیسی بر اساس نوع جریان بوبین، محیط قطع قوس و مکانیزم عملکرد، به انواع مختلفی تقسیم می شوند که هر کدام کاربردهای خاص خود را دارند. شناخت این دسته بندی ها برای انتخاب صحیح کنتاکتور ضروری است:

1. کنتاکتورهای AC و DC:
کنتاکتور AC:بوبین این کنتاکتورها با جریان متناوب کار می کند. این نوع رایج تر است و در اکثر کاربردهای صنعتی که از برق شهر استفاده می شود، به کار می رود. مکانیزم آن شامل هسته لایه لایه برای کاهش تلفات جریان گردابی است.
کنتاکتور DC:بوبین این کنتاکتورها با جریان مستقیم تغذیه می شود. این کنتاکتورها معمولاً در سیستم هایی با باتری یا منابع تغذیه DC (مانند خودروهای برقی یا سیستم های خورشیدی) کاربرد دارند. طراحی هسته و مکانیزم قطع قوس در آن ها متفاوت است.
2. کنتاکتورهای خلاء (Vacuum Contactors):در این نوع کنتاکتور، کنتاکت ها در یک محفظه خلاء قرار دارند. خلاء از تشکیل قوس الکتریکی شدید جلوگیری می کند و به همین دلیل، این کنتاکتورها عمر طولانی تری دارند و برای کاربردهای فشار متوسط و بالا، یا محیط های آلوده (مانند معادن) بسیار مناسب هستند.
3. کنتاکتورهای چفت شونده (Latching Contactors):این کنتاکتورها پس از یک بار تحریک بوبین، در وضعیت وصل یا قطع خود باقی می مانند و نیازی به انرژی مداوم برای حفظ وضعیت ندارند. با یک پالس دیگر (معمولاً به بوبین دوم)، وضعیت آن ها تغییر می کند. این ویژگی منجر به صرفه جویی در مصرف انرژی و کاهش حرارت بوبین می شود.
4. کنتاکتورهای دستی (Manual Contactors):این نوع کنتاکتورها با وجود نام مغناطیسی، قابلیت کنترل دستی نیز دارند و در مواردی که نیاز به کنترل محلی و اضطراری است، به کار می روند.
5. کنتاکتورهای تیغه ای (Knife Blade Contactors):این نوع قدیمی تر کنتاکتورها دارای کنتاکت های تیغه ای شکل هستند که در شیارهای ثابت قرار می گیرند. اگرچه کمتر رایج هستند، اما در برخی کاربردهای خاص هنوز مورد استفاده قرار می گیرند.

📘 مزایا و معایب استفاده از کنتاکتور مغناطیسی

همانند هر قطعه صنعتی دیگری، کنتاکتورهای مغناطیسی نیز دارای مجموعه ای از مزایا و معایب هستند که انتخاب و کاربرد آن ها را تحت تاثیر قرار می دهد. آگاهی از این ویژگی ها به مهندسان و تکنسین ها کمک می کند تا با دیدی بازتر، بهترین راهکار را برای سیستم های خود برگزینند.

📘 کاربردهای کلیدی کنتاکتور در صنایع (نورپردازی، موتورهای الکتریکی، بانک خازنی)

کنتاکتورهای مغناطیسی به دلیل قابلیت های منحصر به فرد خود در کنترل جریان های بالا و اتوماسیون، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می گیرند. این کاربردها از ساده ترین سیستم های روشنایی تا پیچیده ترین مدارهای کنترل موتور را در بر می گیرد:

1. راه اندازی و کنترل موتورهای الکتریکی:این مهم ترین و رایج ترین کاربرد کنتاکتور است. کنتاکتورها امکان راه اندازی مستقیم (DOL)، ستاره-مثلث، و کنترل دور موتورها را از راه دور فراهم می کنند. ادغام آن ها با رله های حرارتی (بی متال) حفاظت موتور در برابر اضافه بار را تضمین می کند.
2. سیستم های روشنایی صنعتی و تجاری:برای کنترل مرکزی و زمان بندی شده سیستم های نورپردازی بزرگ در ساختمان های اداری، کارخانجات، و فضاهای عمومی، از کنتاکتورها استفاده می شود. این کار به صرفه جویی در مصرف انرژی و افزایش طول عمر لامپ ها کمک می کند.
3. بانک های خازنی:در سیستم های اصلاح ضریب قدرت، کنتاکتورها وظیفه قطع و وصل پله ای خازن ها را بر عهده دارند تا ضریب قدرت شبکه در محدوده مطلوب حفظ شود.
4. سیستم های گرمایشی و سرمایشی:در کنترل هیترهای برقی پرقدرت، کوره های صنعتی، و کمپرسورهای سیستم های تهویه مطبوع، کنتاکتورها به عنوان سوئیچ های اصلی عمل می کنند.
5. دستگاه های جوشکاری:در دستگاه های جوشکاری صنعتی، کنتاکتورها برای کنترل جریان های بالای جوشکاری استفاده می شوند.
6. اتوماسیون ساختمان (BMS):در سیستم های هوشمند ساختمان، کنتاکتورها برای کنترل بارهای بزرگ مانند پمپ ها، فن ها و سیستم های تهویه مرکزی به کار می روند.

📘 تفاوت کنتاکتور مغناطیسی و رله (جدول مقایسه ای)

در حوزه برق و اتوماسیون، اغلب کنتاکتور و رله به اشتباه به جای یکدیگر به کار می روند، در حالی که این دو قطعه با وجود شباهت در اصل کارکرد (سوئیچینگ الکترومکانیکی)، تفاوت های اساسی در ظرفیت، کاربرد و طراحی دارند. درک این تفاوت ها برای انتخاب صحیح در یک پروژه حیاتی است.

جدول مقایسه کنتاکتور و رله:

در یک جمله، کنتاکتور برای سوئیچینگ بارهای سنگین در مدار قدرت طراحی شده است، در حالی که رله برای کنترل مدارهای سبک تر در مدار فرمان به کار می رود. انتخاب بین این دو به ماهیت بار، جریان مورد نیاز و پیچیدگی سیستم کنترلی بستگی دارد.

📘 راهنمای انتخاب و خرید کنتاکتور (پارامترهای مهم: آمپر، ولتاژ، تعداد پل)

انتخاب صحیح کنتاکتور مغناطیسی برای اطمینان از عملکرد ایمن و موثر سیستم های الکتریکی حیاتی است. انتخاب اشتباه می تواند منجر به خرابی تجهیزات، کاهش عمر مفید و حتی خطرات ایمنی شود. برای انتخاب یک کنتاکتور مناسب، باید به چندین پارامتر کلیدی توجه داشت:

1. جریان نامی (Rated Current):کنتاکتور باید قادر به تحمل حداکثر جریان عبوری از بار باشد. معمولاً توصیه می شود کنتاکتوری با ظرفیت جریانی کمی بالاتر از جریان نامی بار انتخاب شود تا حاشیه ایمنی لازم فراهم گردد. علاوه بر ظرفیت جریان، توجه به کیفیت ساخت و اعتبار برند نیز در عملکرد طولانی مدت کنتاکتور اهمیت زیادی دارد. به همین دلیل، استفاده از برندهای معتبر مانند کنتاکتور هیوندای که مدل های متنوعی برای کاربردهای صنعتی و اتوماسیون ارائه می دهد، می تواند به افزایش اطمینان و دوام سیستم کمک کند.
2. ولتاژ بوبین (Coil Voltage):ولتاژ تغذیه بوبین کنتاکتور باید با ولتاژ مدار فرمان شما مطابقت داشته باشد (مثلاً 24V DC، 220V AC، 380V AC).
3. تعداد پل (Number of Poles):این پارامتر به تعداد فازهای بار بستگی دارد. برای بارهای تک فاز، کنتاکتور دو پل و برای بارهای سه فاز، کنتاکتور سه پل یا چهار پل (در صورت نیاز به قطع نول) استفاده می شود.
4. دسته کاربرد (Utilization Category):استانداردهای بین المللی (مانند IEC) کنتاکتورها را بر اساس نوع بار و شرایط عملکردی به دسته های مختلف (مانند AC1، AC2، AC3، AC4 برای بارهای AC و DC1 تا DC5 برای بارهای DC) تقسیم می کنند. انتخاب دسته صحیح برای عمر و عملکرد بهینه کنتاکتور حیاتی است:
AC1:برای بارهای مقاومتی (هیترها، کوره ها) که جریان راه اندازی ندارند.
AC2:برای راه اندازی موتورهای روتور سیم پیچی شده (Slip-ring motors).
AC3:رایج ترین دسته برای راه اندازی موتورهای قفس سنجابی (Squirrel-cage motors) که در حین کار قطع می شوند.
AC4:برای موتورهای قفس سنجابی با راه اندازی و توقف مکرر یا حرکت معکوس (Jogging/Plugging).
5. ولتاژ عایقی و ولتاژ نامی:ولتاژ عایقی (Insulation Voltage) به حداکثر ولتاژی اشاره دارد که کنتاکتور می تواند بدون آسیب عایقی تحمل کند، در حالی که ولتاژ نامی (Rated Operational Voltage) حداکثر ولتاژ عملیاتی است که کنتاکتور برای آن طراحی شده.
6. توان قطع و وصل:توانایی کنتاکتور در قطع جریان های اتصال کوتاه یا اضافه بار لحظه ای.
7. دمای محیط و ارتفاع:شرایط محیطی نصب (دما، رطوبت، ارتفاع از سطح دریا) بر عملکرد کنتاکتور تاثیرگذار است و باید در انتخاب لحاظ شود.

📘 عیب یابی و نگهداری کنتاکتور (علل چسبیدن یا سوختن کنتاکت ها)

کنتاکتورها به عنوان قطعات الکترومکانیکی، در طول زمان ممکن است دچار فرسودگی یا خرابی شوند. شناسایی به موقع مشکلات و انجام نگهداری صحیح می تواند عمر مفید آن ها را به طور چشمگیری افزایش دهد و از توقفات ناخواسته در سیستم های صنعتی جلوگیری کند. برخی از رایج ترین مشکلات و علل آن ها عبارتند از:

1. چسبیدن کنتاکت ها (Welding of Contacts):
علت:عبور جریان بیش از حد، قوس الکتریکی شدید ناشی از قطع بارهای القایی بزرگ، دفعات زیاد قطع و وصل در زمان کوتاه، یا کنتاکتور با ظرفیت کمتر از نیاز بار.
پیامد:مدار برای همیشه وصل می ماند که می تواند خطرناک باشد.
راهکار:انتخاب کنتاکتور با دسته کاربردی مناسب، استفاده از سیستم های سرکوب قوس (Arc Suppressor)، بررسی و تعویض کنتاکتور معیوب.
2. سوختن یا فرسایش کنتاکت ها (Pitting/Erosion of Contacts):
علت:قوس الکتریکی مکرر در حین قطع و وصل، آلودگی محیطی، لرزش مکانیکی.
پیامد:افزایش مقاومت کنتاکت ها، گرم شدن بیش از حد، افت ولتاژ در بار.
راهکار:تمیز کردن دوره ای کنتاکت ها (در صورت امکان و با رعایت ایمنی)، استفاده از کنتاکتور با کیفیت بالا، کاهش دفعات سوئیچینگ غیرضروری.
3. خرابی بوبین (Coil Failure):
علت:ولتاژ نامناسب (بیش از حد یا کمتر از حد)، گرمای بیش از حد محیط، اتصال کوتاه در سیم پیچ بوبین، عمر مفید بوبین.
پیامد:کنتاکتور عمل نمی کند (وصل یا قطع نمی شود).
راهکار:بررسی ولتاژ تغذیه بوبین، اطمینان از خنک بودن محیط، تعویض بوبین.
4. مشکلات مکانیکی:
علت:فرسودگی فنر، گیر کردن آرماتور به دلیل گرد و غبار یا آلودگی، آسیب فیزیکی.
پیامد:عملکرد نامنظم، تاخیر در قطع و وصل.
راهکار:تمیز کردن و روان کاری قطعات متحرک، تعویض فنر یا قطعات آسیب دیده.
نگهداری پیشگیرانه:
بازرسی دوره ای:بررسی بصری کنتاکت ها برای نشانه های سوختگی یا فرسایش.
اندازه گیری ولتاژ بوبین:اطمینان از ولتاژ صحیح.
تمیز کردن:دوره ای گرد و غبار و آلودگی ها را از داخل کنتاکتور پاک کنید.
تست عملکرد: هر از گاهی عملکرد قطع و وصل را بررسی کنید.

❓ تفاوت اصلی کنتاکتور با کلیدهای دستی در چیست؟

تفاوت اصلی در قابلیت کنترل از راه دور و تحمل جریان است. کنتاکتورها الکترومکانیکی هستند و با سیگنال الکتریکی کنترل می شوند، در حالی که کلیدهای دستی نیاز به دخالت فیزیکی دارند. کنتاکتورها همچنین برای جریان های بالاتر طراحی شده اند.

❓ چگونه می توان خرابی بوبین کنتاکتور را تشخیص داد؟

اگر کنتاکتور با اعمال ولتاژ به بوبین عمل نکند (صدای چسبیدن کنتاکت ها شنیده نشود) یا بیش از حد داغ شود، ممکن است بوبین خراب باشد. با اهم متر می توان مقاومت بوبین را اندازه گیری کرد.

❓ آیا کنتاکتورها قابلیت اتصال به PLC را دارند؟

بله، یکی از مزایای اصلی کنتاکتورها، قابلیت اتصال و کنترل مستقیم آن ها توسط خروجی های PLC است. این ویژگی امکان اتوماسیون پیشرفته و کنترل دقیق فرآیندهای صنعتی را فراهم می کند.

❓ منظور از دسته بندی کاربردی (AC1 تا AC4) در کنتاکتورها چیست؟

این دسته بندی ها (مانند IEC 60947-4-1) نوع باری را که کنتاکتور برای آن طراحی شده، مشخص می کنند. AC1 برای بارهای مقاومتی، AC3 برای موتورهای قفس سنجابی با قطع در حین کار، و AC4 برای موتورها با راه اندازی و توقف مکرر است.

❓ در صورت داغ شدن بیش از حد کنتاکتور چه اقداماتی باید انجام داد؟

ابتدا بار و جریان عبوری را بررسی کنید که بیشتر از ظرفیت کنتاکتور نباشد. از تهویه مناسب محیط اطمینان حاصل کنید و اتصالات را از نظر شل بودن چک کنید. در صورت ادامه مشکل، ممکن است کنتاکت ها یا بوبین دچار مشکل شده باشند و نیاز به تعویض باشد.

📌 جمع بندی

کنتاکتور مغناطیسی به عنوان یک عنصر حیاتی در صنعت برق، امکان کنترل ایمن و اتوماتیک بارهای پرقدرت را فراهم می آورد. از راه اندازی موتورهای الکتریکی گرفته تا کنترل سیستم های روشنایی و بانک های خازنی، این قطعه با تکیه بر اصل الکترومغناطیس، نقش غیرقابل انکاری در بهینه سازی و افزایش کارایی فرآیندهای صنعتی دارد. درک دقیق اجزا، انواع، مزایا، معایب و نکات کلیدی در انتخاب و نگهداری آن، برای هر متخصص برق و اتوماسیون ضروری است. با انتخاب صحیح و نگهداری منظم، می توان از عملکرد پایدار و طول عمر بالای کنتاکتور در سیستم های صنعتی اطمینان حاصل کرد و به این ترتیب، به افزایش بهره وری و کاهش هزینه های عملیاتی کمک شایانی نمود. این راهنمای جامع تلاش کرد تا تمامی ابعاد این قطعه مهم را پوشش دهد و به عنوان یک مرجع قابل اعتماد، در تصمیم گیری های فنی شما یاری رسان باشد.
